手把手教 – STM32 单片机 FlashDB 软件包的使用

原文链接：https://mp.weixin.qq.com/s/b0opN44xgpauq7DZvfXo9g

一、FlashDB 软件包的介绍

FlashDB 是一款超轻量级的嵌入式数据库，专注于提供嵌入式产品的数据存储方案。FlashDB 不仅支持传统的基于文件系统的数据库模式，而且结合了 Flash 的特性，具有较强的性能及可靠性。并在保证极低的资源占用前提下，尽可能延长 Flash 使用寿命。

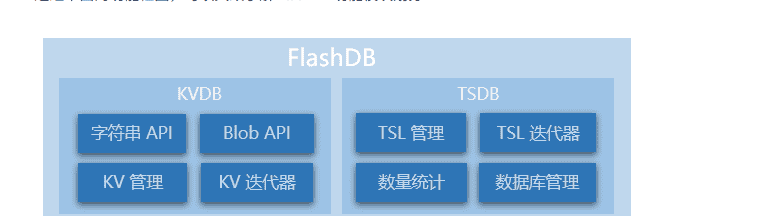

FlashDB 提供两种数据库模式：

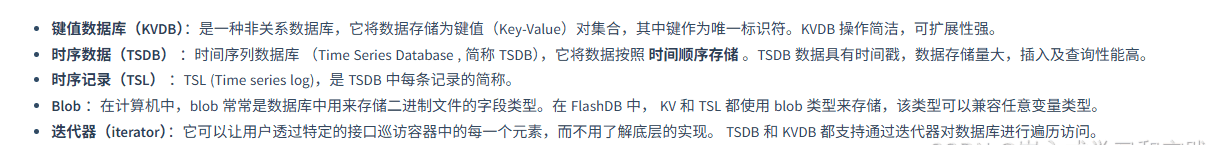

键值数据库：是一种非关系数据库，它将数据存储为键值（Key-Value）对集合，其中键作为唯一标识符。KVDB 操作简洁，可扩展性强。时序数据库：时间序列数据库（Time Series Database , 简称 TSDB），它将数据按照时间顺序存储。TSDB 数据具有时间戳，数据存储量大，插入及查询性能高。

键值数据库：

产品参数存储用户配置信息存储小文件管理

时序数据库：

存储动态产生的结构化数据：如温湿度传感器采集的环境监测信息，智能手环实时记录的人体健康信息等记录运行日志：存储产品历史的运行日志，异常告警的记录等

手把手教 - STM32 单片机 FlashDB 软件包的使用

二、和 EasyFlash 的区别

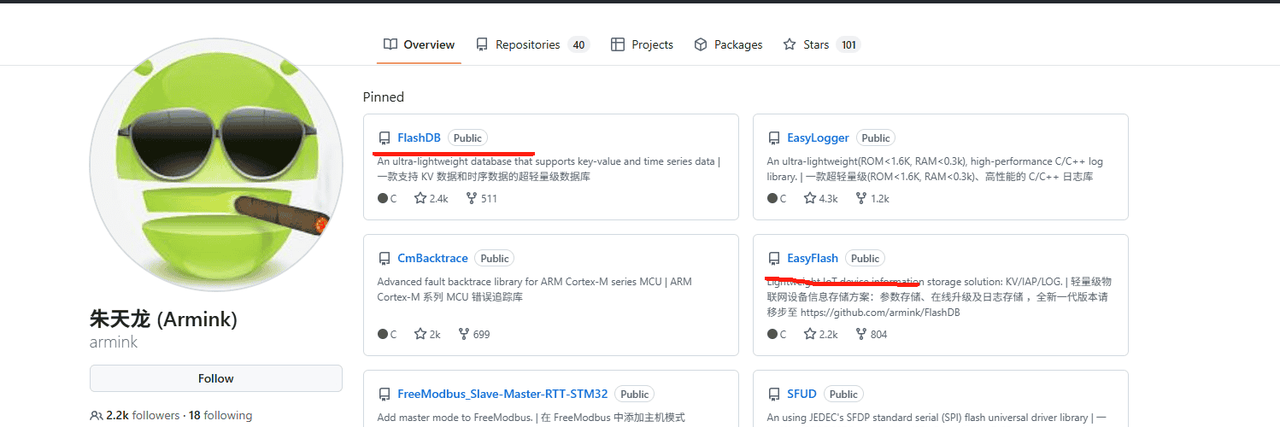

EasyFlash和FlashDB都是由开发者armink开源、面向嵌入式系统的轻量级存储方案，但它们在设计定位和功能上有所不同。简单来说，FlashDB可以被看作是EasyFlash的功能增强和扩展版本。

手把手教 - STM32 单片机 FlashDB 软件包的使用

下面的表格整理了它们的主要区别。

对比维度	EasyFlash	FlashDB
核心定位	轻量级Flash存储器库，侧重参数存储。	超轻量级嵌入式数据库，提供更结构化的数据管理。
数据模型	键值对 (Key-Value)，用于存储如“设备名称”、“运行参数”等环境变量。	1. 键值对 (KVDB) 2. 时序数据 (TSDB)，适合存储带时间戳的传感器数据、日志等。
关键功能	ENV（环境变量）、IAP（在线升级）、Log（日志存储）。	在KVDB功能基础上，新增时序数据库(TSDB)，支持按时间顺序高效存储和查询大量数据。
性能与资源	资源占用极低（最低约ROM: 6KB, RAM: 0.1KB）。	在提供更多功能的同时保持低资源占用；查询性能经过优化，在某些场景下比EasyFlash更快。
依赖关系	可独立使用，或依赖RT-Thread的FAL抽象层进行移植。	其底层存储操作依赖于FAL(Flash Abstraction Layer)，需先完成FAL移植。
版本关系	早期项目。其v5.0.0版本因API变更大而重命名为FlashDB，成为新的独立项目。	由EasyFlash发展而来，功能更全面，可视为其后续演进版本。

选择 EasyFlash：如果需求非常简单，主要是存储一些设备参数、配置信息（环境变量），并且对资源消耗极其敏感，希望集成尽可能简单，那么EasyFlash是更轻量、直接的选择。选择 FlashDB：如果项目需要记录大量带时间戳的数据（如传感器历史数据、运行日志），或者未来可能有更复杂的数据管理需求（如按时间范围查询），那么FlashDB的时序数据库(TSDB)功能是EasyFlash无法替代的，它提供了更强的数据管理能力。

三、移植配置

单片机型号是STM32F407ZG。

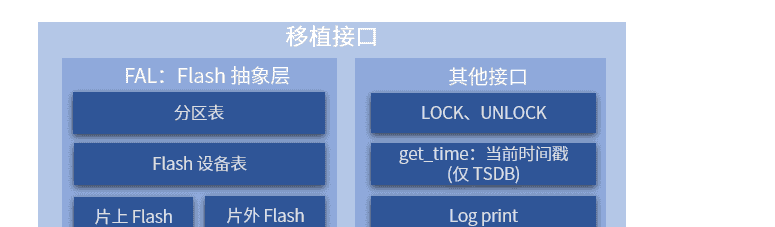

FlashDB 底层的 Flash 管理及操作依赖于 RT-Thread 的 FAL (Flash Abstraction Layer) Flash 抽象层开源软件包，该开源库也支持运行在裸机平台。所以只需要将所用到的 Flash 对接到 FAL ，即可完成整个移植工作。
手把手教 - STM32 单片机 FlashDB 软件包的使用
FAL 配置可参考文章:
https://mp.weixin.qq.com/s/-6FD1FFLsrVtwK3IVi5WDQ

使用的是片上flash，配置文件内容如下：


/*
 * Copyright (c) 2006-2021, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author       Notes
 * 2018-12-5      SummerGift   first version
 */

#ifndef _FAL_CFG_H_
#define _FAL_CFG_H_

#include <rtthread.h>
#include <board.h>

#ifdef BSP_USING_SPI_FLASH_LITTLEFS
extern struct fal_flash_dev w25q128;
#else
#define FLASH_SIZE_GRANULARITY_16K   (4 * 16 * 1024)
#define FLASH_SIZE_GRANULARITY_64K   (64 * 1024)
#define FLASH_SIZE_GRANULARITY_128K  (7 * 128 * 1024)
#define STM32_FLASH_START_ADRESS_16K  STM32_FLASH_START_ADRESS
#define STM32_FLASH_START_ADRESS_64K  (STM32_FLASH_START_ADRESS_16K + FLASH_SIZE_GRANULARITY_16K)
#define STM32_FLASH_START_ADRESS_128K (STM32_FLASH_START_ADRESS_64K + FLASH_SIZE_GRANULARITY_64K)


extern const struct fal_flash_dev stm32_onchip_flash_128k;
#endif


/* flash device table */
#ifdef BSP_USING_SPI_FLASH_LITTLEFS
#define FAL_FLASH_DEV_TABLE
{
    &w25q128,
}
#else
#define FAL_FLASH_DEV_TABLE
{
    &stm32_onchip_flash_128k,
}
#endif

/* ====================== Partition Configuration ========================== */
#ifdef FAL_PART_HAS_TABLE_CFG

/* partition table */
#ifdef BSP_USING_SPI_FLASH_LITTLEFS
#define FAL_PART_TABLE
{
    {FAL_PART_MAGIC_WROD, "spiflash0", "W25Q128", 0 , 16 * 1024 * 1024, 0},
}
#else
#define FAL_PART_TABLE
{
    {FAL_PART_MAGIC_WROD, "fdb_kvdb",        "onchip_flash_128k", 1* 128 * 1024 , 2* 128 * 1024, 0},
    {FAL_PART_MAGIC_WROD, "fdb_tsdb",        "onchip_flash_128k", 3* 128 * 1024 , 2* 128 * 1024, 0},
}
#endif
#endif /* FAL_PART_HAS_TABLE_CFG */
#endif /* _FAL_CFG_H_ */

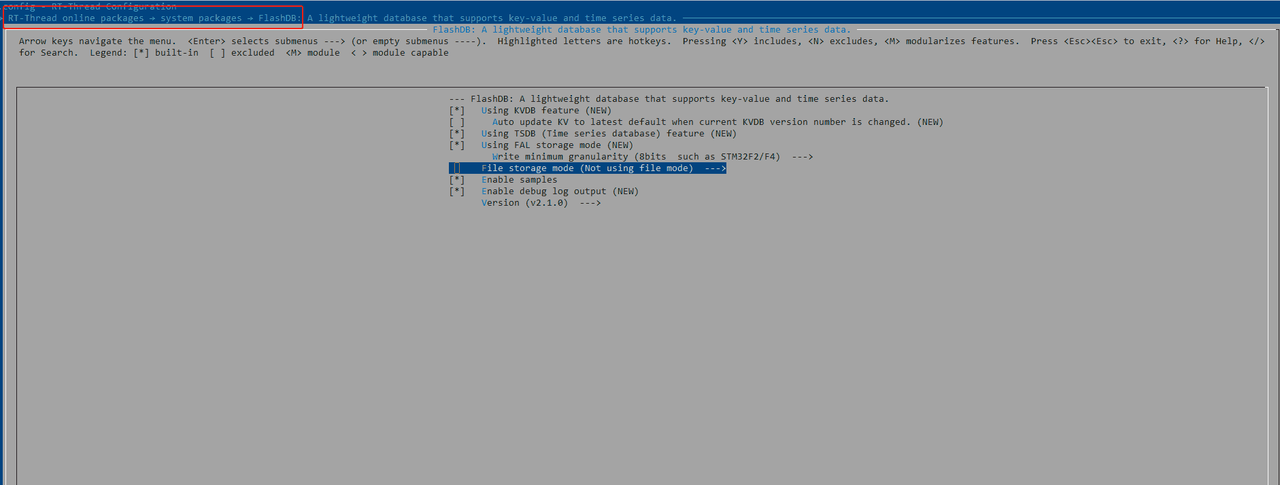

开启 FlashDB

手把手教 - STM32 单片机 FlashDB 软件包的使用
如果需要时间戳信息，则还需要开启 RTC 。

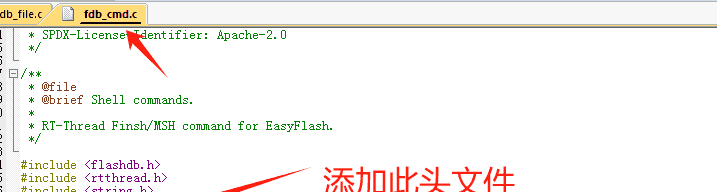

编译报错，解决办法：

手把手教 - STM32 单片机 FlashDB 软件包的使用

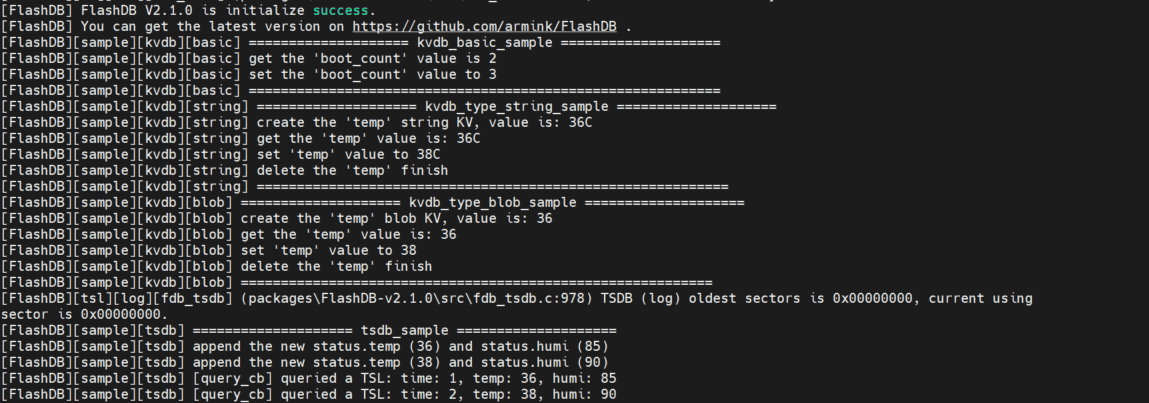

四、测试

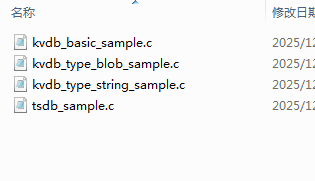

测试用例：
手把手教 - STM32 单片机 FlashDB 软件包的使用

主函数


/*
 * Copyright (c) 2006-2021, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author       Notes
 * 2018-11-06     SummerGift   first version
 * 2018-11-19     flybreak     add stm32f407-atk-explorer bsp
 */

#include <rtthread.h>
#include <rtdevice.h>
#include <board.h>
#include <flashdb.h>
//#include <stm32f4xx_hal.h>


#define FDB_LOG_TAG "[main]"

static uint32_t boot_count = 0;
static time_t boot_time[10] = {0, 1, 2, 3};
/* default KV nodes */
static struct fdb_default_kv_node default_kv_table[] = {
        {"username", "admin", 0}, /* string KV */
        {"password", "123456", 0}, /* string KV */
        {"boot_count", &boot_count, sizeof(boot_count)}, /* int type KV */
        {"boot_time", &boot_time, sizeof(boot_time)},    /* int array type KV */
};
/* KVDB object */
static struct fdb_kvdb kvdb = { 0 };
/* TSDB object */
struct fdb_tsdb tsdb = { 0 };
/* counts for simulated timestamp */
static int counts = 0;

extern void kvdb_basic_sample(fdb_kvdb_t kvdb);
extern void kvdb_type_string_sample(fdb_kvdb_t kvdb);
extern void kvdb_type_blob_sample(fdb_kvdb_t kvdb);
extern void tsdb_sample(fdb_tsdb_t tsdb);

static void lock(fdb_db_t db)
{
    __disable_irq();
}

static void unlock(fdb_db_t db)
{
    __enable_irq();
}

static fdb_time_t get_time(void)
{
    /* Using the counts instead of timestamp.
     * Please change this function to return RTC time.
     */
    return ++counts;
}

/* defined the LED0 pin: PF9 */
#define LED0_PIN    GET_PIN(C, 3)

int main(void)
{
    /* set LED0 pin mode to output */
    rt_pin_mode(LED0_PIN, PIN_MODE_OUTPUT);
    //fal_init();

    fdb_err_t result;

#ifdef FDB_USING_KVDB
    { /* KVDB Sample */
        struct fdb_default_kv default_kv;

        default_kv.kvs = default_kv_table;
        default_kv.num = sizeof(default_kv_table) / sizeof(default_kv_table[0]);
        /* set the lock and unlock function if you want */
        fdb_kvdb_control(&kvdb, FDB_KVDB_CTRL_SET_LOCK, (void *)lock);
        fdb_kvdb_control(&kvdb, FDB_KVDB_CTRL_SET_UNLOCK, (void *)unlock);
        /* Key-Value database initialization
         *
         *       &kvdb: database object
         *       "env": database name
         * "fdb_kvdb1": The flash partition name base on FAL. Please make sure it's in FAL partition table.
         *              Please change to YOUR partition name.
         * &default_kv: The default KV nodes. It will auto add to KVDB when first initialize successfully.
         *        NULL: The user data if you need, now is empty.
         */
        result = fdb_kvdb_init(&kvdb, "env", "fdb_kvdb", &default_kv, NULL);

        if (result != FDB_NO_ERR) {
            return -1;
        }

        /* run basic KV samples */
        kvdb_basic_sample(&kvdb);
        /* run string KV samples */
        kvdb_type_string_sample(&kvdb);
        /* run blob KV samples */
        kvdb_type_blob_sample(&kvdb);
    }
#endif /* FDB_USING_KVDB */

#ifdef FDB_USING_TSDB
    { /* TSDB Sample */
        /* set the lock and unlock function if you want */
        fdb_tsdb_control(&tsdb, FDB_TSDB_CTRL_SET_LOCK, (void *)lock);
        fdb_tsdb_control(&tsdb, FDB_TSDB_CTRL_SET_UNLOCK, (void *)unlock);
        /* Time series database initialization
         *
         *       &tsdb: database object
         *       "log": database name
         * "fdb_tsdb1": The flash partition name base on FAL. Please make sure it's in FAL partition table.
         *              Please change to YOUR partition name.
         *    get_time: The get current timestamp function.
         *         128: maximum length of each log
         *        NULL: The user data if you need, now is empty.
         */
        result = fdb_tsdb_init(&tsdb, "log", "fdb_tsdb", get_time, 128, NULL);
        /* read last saved time for simulated timestamp */
        fdb_tsdb_control(&tsdb, FDB_TSDB_CTRL_GET_LAST_TIME, &counts);

        if (result != FDB_NO_ERR) {
            return -1;
        }

        /* run TSDB sample */
        tsdb_sample(&tsdb);
    }
#endif /* FDB_USING_TSDB */

    while (1)
    {
        rt_pin_write(LED0_PIN, PIN_HIGH);
        rt_thread_mdelay(500);
        rt_pin_write(LED0_PIN, PIN_LOW);
        rt_thread_mdelay(500);
    }
}
