如果给你城市片区的CAD

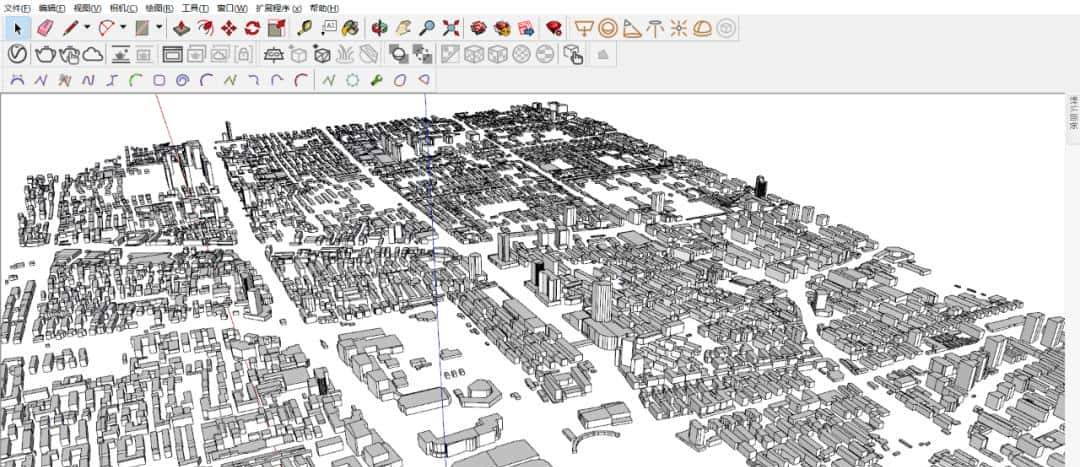

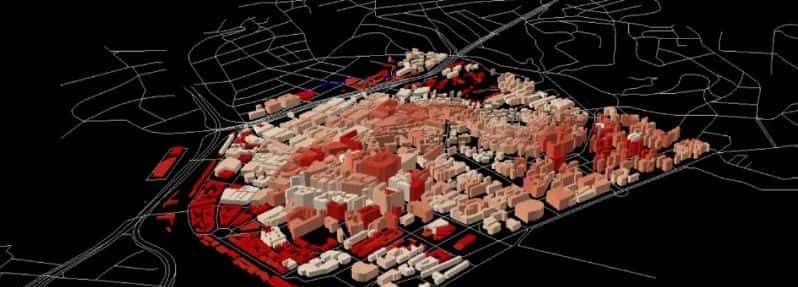

建成下面的模型你需要多久？
今天讲解下如何在有建筑轮廓的情况下
如何快速建成以下效果城市模型
第一我们打开Arcsene或者Arcgis

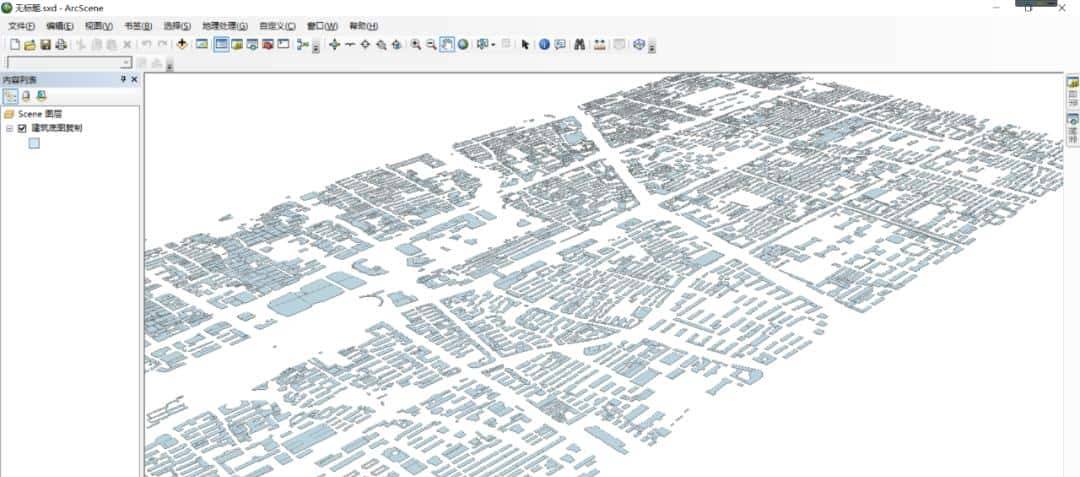

将建筑底图加载进来
找到floor字段，我们可以看到层数信息
接下来我们新建字段,字段名称为高度

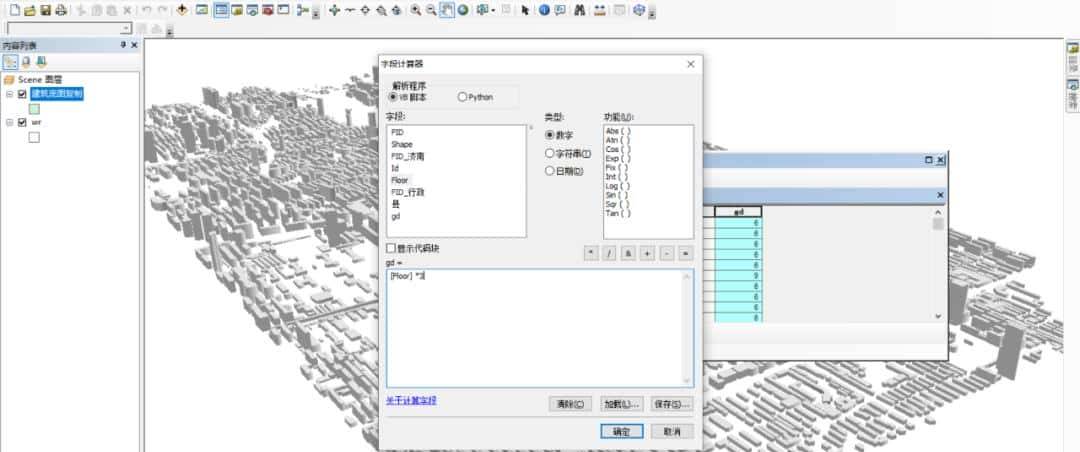

运行字段计算器—FLOOR*3
意思为建筑层数乘以层高，得到建筑高度

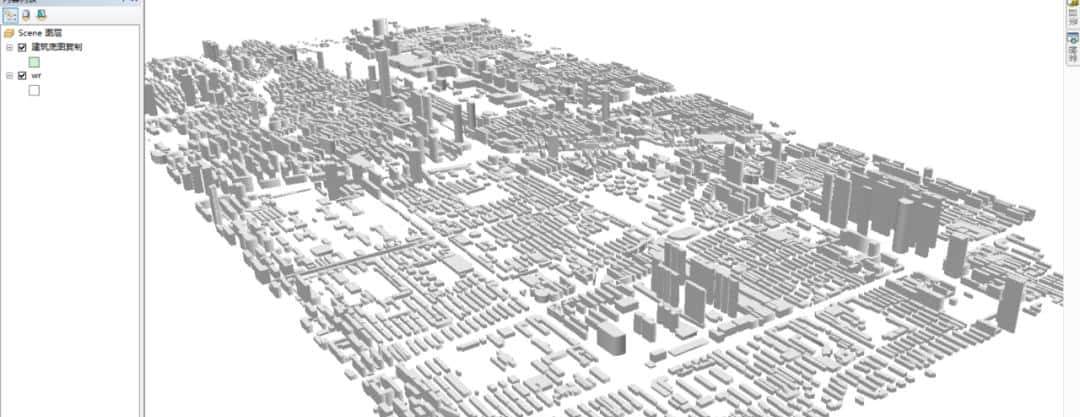

我们可以对建筑进行拉伸看一下效果
（此步骤可省略）
我们可以看到建筑的三维信息
接下来进行最重大的一步
我们需要将shp格式转换为skp格式

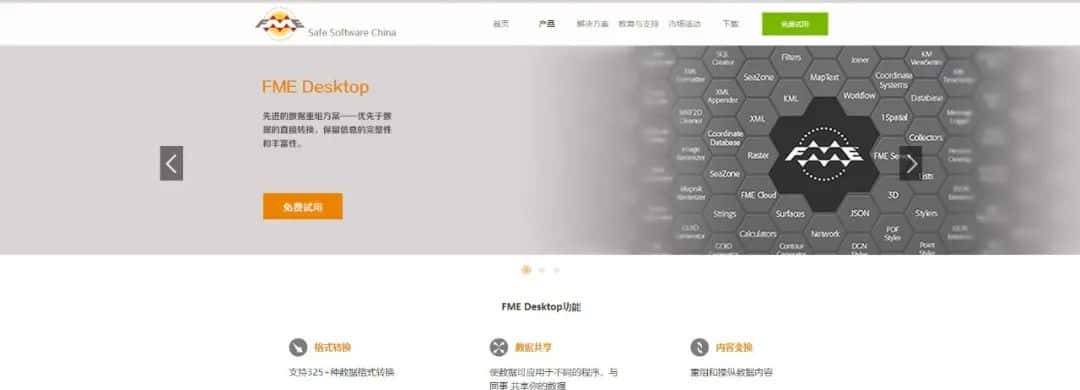

使用软件FEM
1 添加源格式shp

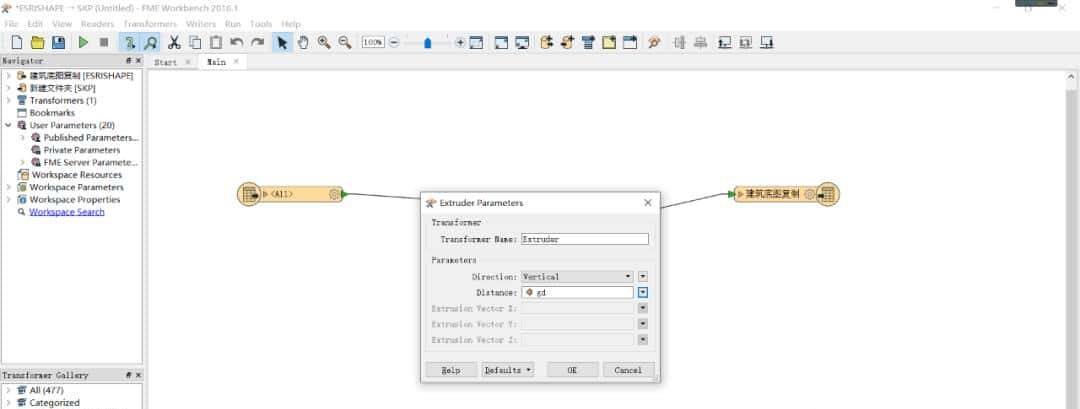

2.添加转换器extruder
（Direction选择vertical,Distance选择新建的高度字段）
3.添加输出格式skp
4.点击运行即可
整个操作过程加转换完成在两分钟左右
我们找到保存的文件夹打开skp文件

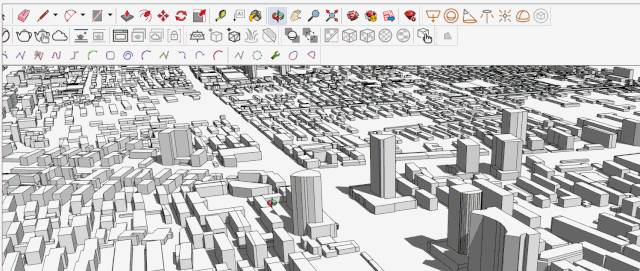

我们可以看到建筑
手动彩蛋

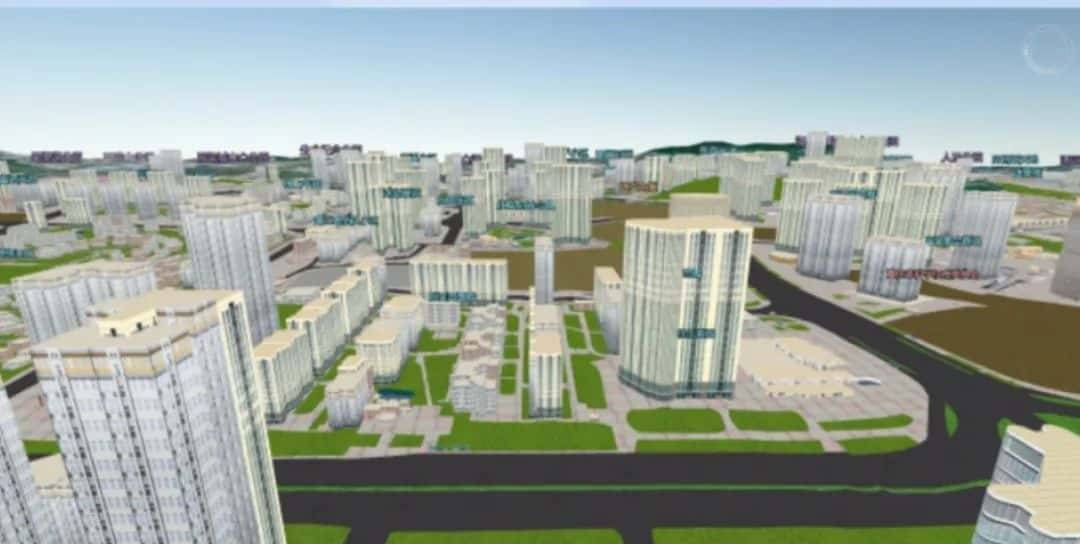

我们来看一下官方建模效果

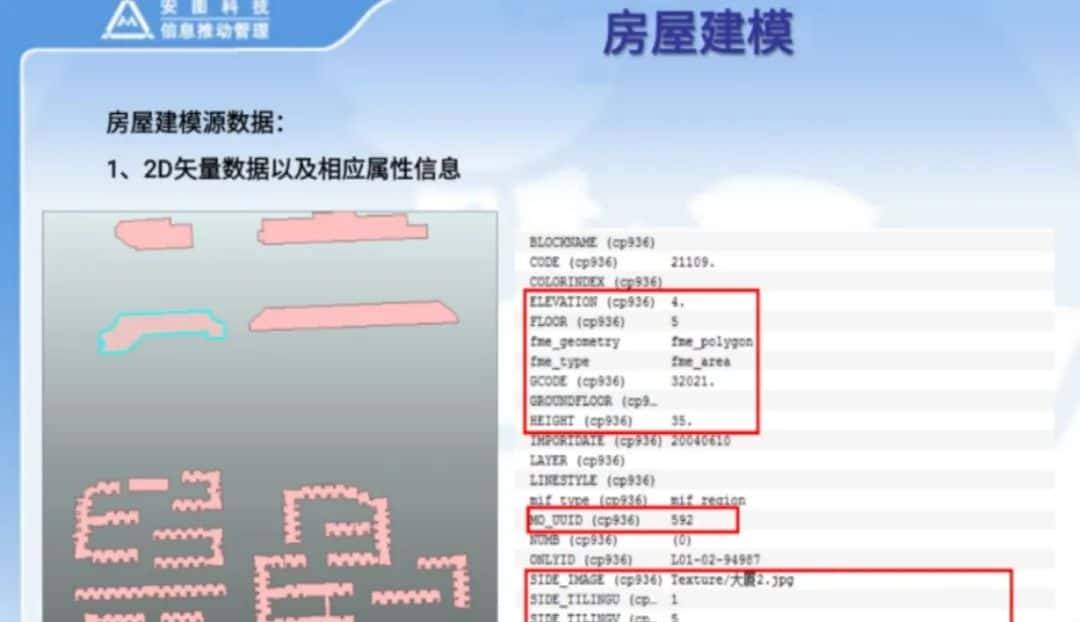

通过现有CAD方案进行模型创建

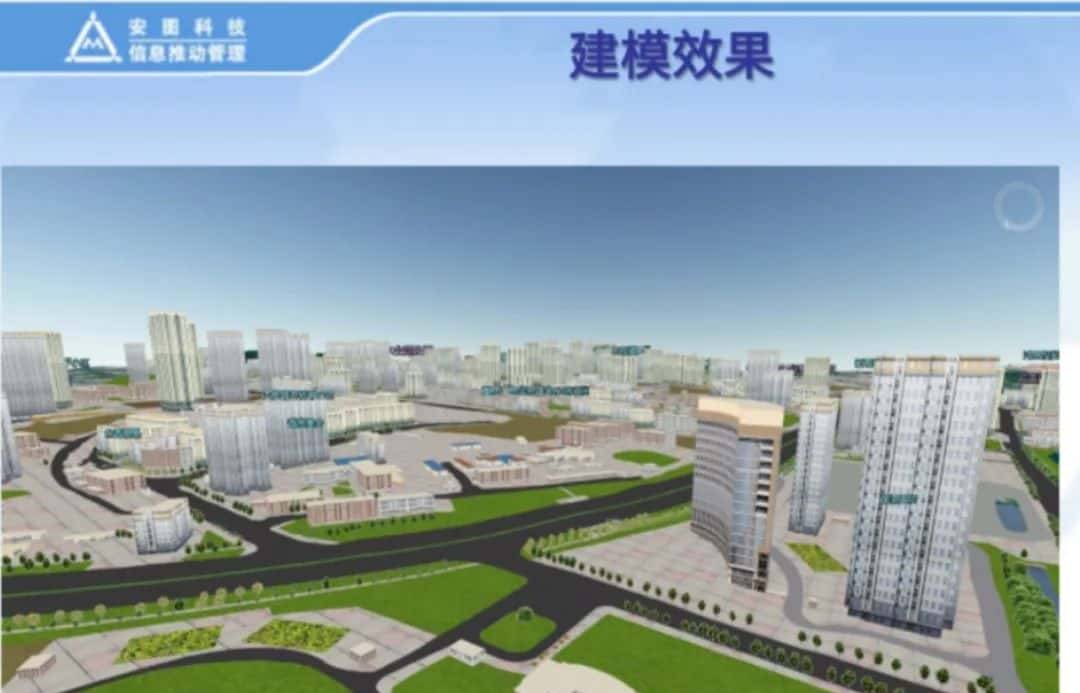

创建效果如下，我们可以看到
建筑模型、材质、绿化铺装都可以自动生成

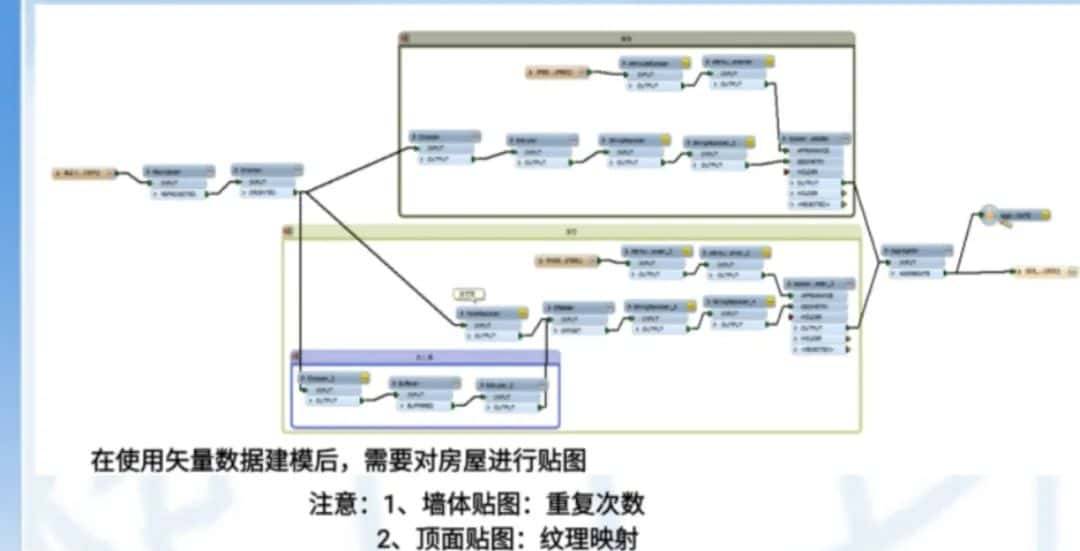

在FME中的操作流程如下
以下为操作步骤的流线
而流线是基本通用的
意思说我们需要将CAD在输入端导入
然后稍微调整后，点击运行即可生成
听起来是不是很诱人？？？
如果你看到这了
那么祝贺你
接下来我将会对以上建模流程进行探索
在确定建模模板可以套用后
会在公众号分享操作模板
