华为路由器配置RIP引入OSPF详细配置

AR1

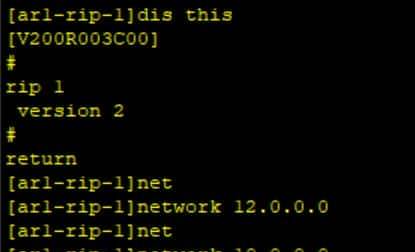

Rip配置

Rip 1

Verson2

Network 12.0.0.0 宣告ip必须要8位的

Network 10.0.0.0 宣告ip必须要8位的

AR2

[ar2]

[ar2]rip

[ar2-rip-1]version 2 版本选择2

[ar2-rip-1]network 12.0.0.0 宣告ip必须要8位的

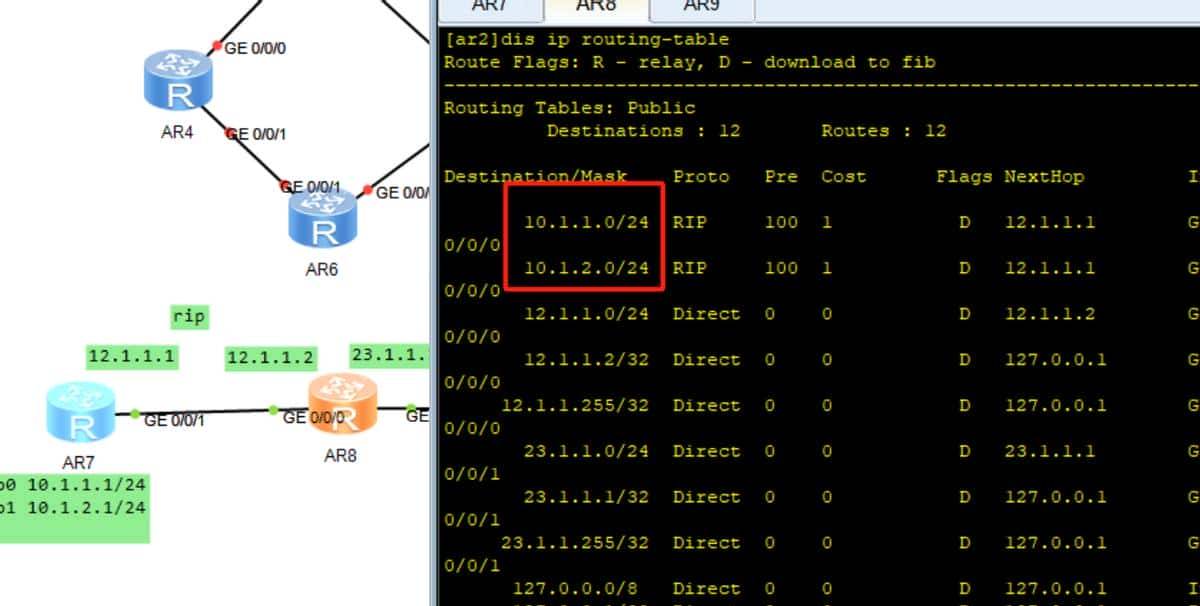

AR1 和 AR2 配置完成

AR配置OSPF

AR2

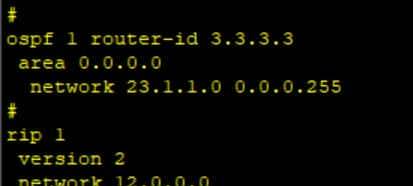

[ar2]ospf 1 router-id 3.3.3.3 \ 配置route-id

[ar2-ospf-1]area 0 \配置区域

[ar2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255 宣告ip用反掩码

AR3

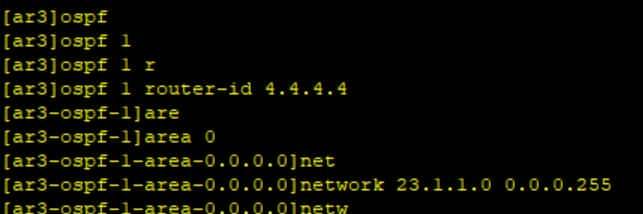

[ar3]ospf 1 router-id 4.4.4.4 \ 配置route-id

[ar3-ospf-1]area 0 \配置区域

[ar3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255 宣告ip用反掩码

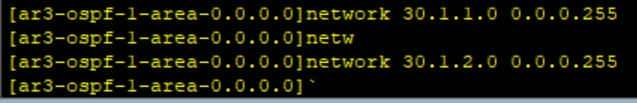

[ar3-ospf-1-area-0.0.0.0]network 30.1.1.0 0.0.0.255 宣告ip用反掩码

[ar3-ospf-1-area-0.0.0.0]network 30.1.2.0 0.0.0.255 宣告ip用反掩码

AR2可以获取4条动态IP

AR2引入OSPF到RIP

制作前聚缀列表prefix→路由策略route-policy→RIP引入OSPF

[ar2]ip ip-prefix ar3 index 5 permit 30.1.2.1 32 \配置前缀列表

[ar2]route-policy ospftrip permit node 5 配置路由策略

[ar2-route-policy]if-match ip-prefix ar3 路由策略匹配前缀列表ar3

[ar2-route-policy]apply cost 9 路由策略设置消耗为9，RIP当消耗超过16会丢弃

[ar2]rip 1

[ar2-rip-1]import-route ospf route-policy ospftrip

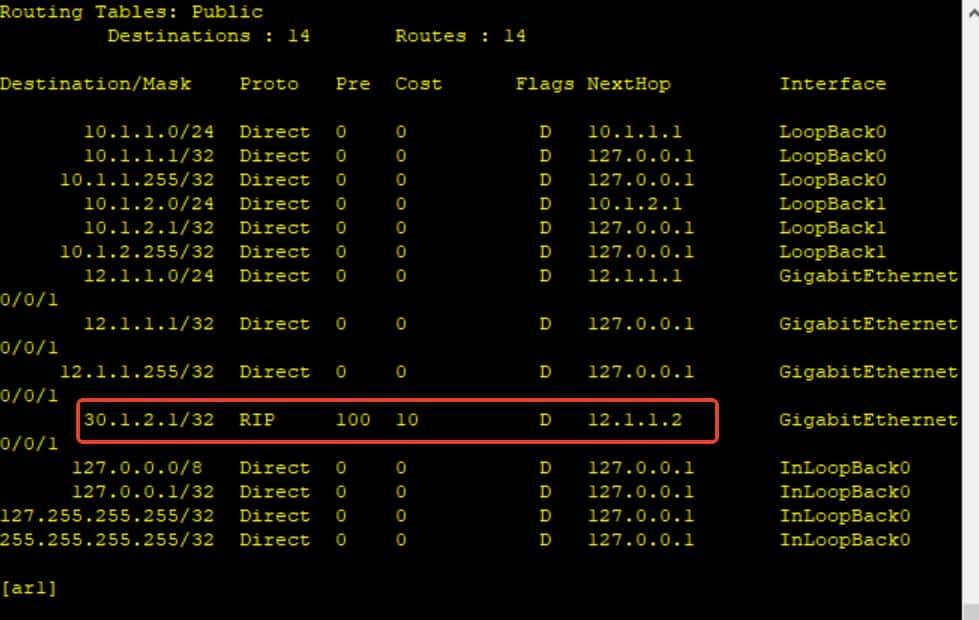

在AR1中已经出现ospf的路由
