SSH 的工作原理

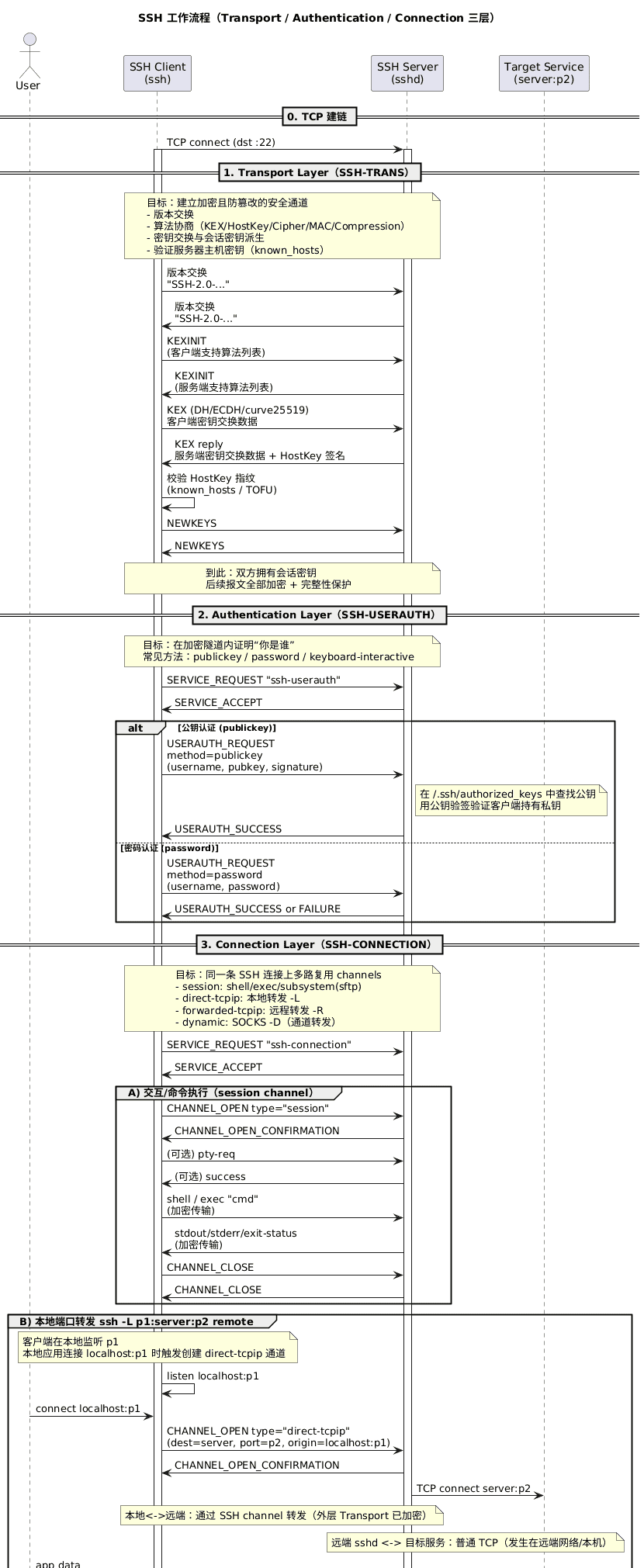

这张图把 SSH 过程画成“先建安全隧道，再登录，再在隧道里跑命令/转发端口”。对应到 SSH 协议，其实就是 三层协议串起来：Transport（传输层）→ User Authentication（认证层）→ Connection（连接层）。

---

1）总体流程（对应图里的 1~16）

建立 TCP 连接（图 1）：通常到服务器
:22（也可自定义端口）。

版本号交换（图 2）：双方发一行
SSH-2.0-...，确认都是 SSH-2。

算法协商（图 3）：协商

密钥交换 KEX（如 curve25519 / ecdh / diffie-hellman）

主机密钥 HostKey（如 ed25519 / rsa）

对称加密 cipher（如 chacha20-poly1305 / aes-gcm / aes-ctr）

完整性/认证（MAC 或 AEAD、自带完整性）

压缩等

密钥交换 + 生成会话密钥（图里“calculate session key”）：这一步在协议上属于 Transport，KEX 会产生 共享密钥材料，再派生出：

双向加密密钥、完整性密钥、IV/nonce 等
之后所有数据都在“SSH 隧道”里加密传输了。

用户认证（图 5~11 的“public key 登录”）：在安全隧道里做登录认证，通过后才允许开 session/转发等。

会话与命令/数据传输（图 12~16）：在同一条 TCP/SSH 连接上开“channel”，跑 shell/exec/sftp/端口转发等，数据都用会话密钥加密。

注意：图里把公钥认证画成“服务端发随机数→客户端用私钥解密→证明身份”。这是一种简化/类比。现代 SSH 的 publickey 认证更常见的形式是：客户端用私钥对握手相关数据做签名，服务端用
authorized_keys 里的公钥去验签（本质一样：证明你持有私钥）。

---

2）Transport Layer（SSH 传输层）负责什么？

Transport 层的目标：先把“不安全的 TCP”升级成“已加密、完整性保护、并且确认了服务器身份”的安全管道。

它主要做这些事：

A. 服务器身份认证（防 MITM）

服务器会用自己的 Host Key（主机密钥）参与握手并证明“我就是这台服务器”。

客户端会把服务器公钥与
~/.ssh/known_hosts 里记录的指纹比对；不匹配就可能是中间人/服务器被替换。

B. 密钥交换 + 会话密钥派生

通过 KEX（DH/ECDH/curve25519）得到共享秘密，然后派生出会话密钥。

从这一步开始，后续报文：

加密（confidentiality）

完整性/防篡改（MAC 或 AEAD）

防重放/序号（每个方向有序列号、与 MAC/AEAD 绑定）

连接过程中还能 rekey（传一段数据后重新换密钥）。

C. 可靠承载

它不负责“多路复用/开频道”（那是 Connection 层），但它提供了加密后的可靠数据流承载。

---

3）Authentication Layer（认证层）负责什么？

认证层目标：在已经加密的隧道里确认“你是谁，你是否有权限登录”。常见方法：


publickey：最常用。服务器在
~/.ssh/authorized_keys 找到匹配公钥后，要求客户端证明自己持有对应私钥（通常是“签名→验签”）。


password：密码登录（也在隧道里传，不会明文上网）。


keyboard-interactive：可对接 MFA/OTP/LDAP 等交互式挑战。

还涉及账号、授权策略（允许/拒绝哪些 key、来源限制、强制命令等）。

这一层只负责“认证通过/失败”，并不定义“怎么开 shell、怎么转发端口”。

---

4）Connection Layer（连接层）负责什么？

Connection 层目标：在同一条 SSH 连接上，复用出多个逻辑通道（channels），并提供会话/转发等高级能力。

A. 多路复用：Channel

一个 SSH TCP 连接里可以同时有多个 channel：


session：交互 shell、执行命令（exec）、SFTP（subsystem）


direct-tcpip：本地端口转发用的通道


forwarded-tcpip：远程端口转发用的通道

每个 channel 有窗口机制（flow control），避免某一条通道把另一个通道“堵死”。

B. 会话能力


pty-req /
shell：拿到交互终端


exec：执行一次性命令


subsystem sftp：文件传输

C. 端口转发（图下半部分重点）

图里是 本地转发（Local Forwarding）：

ssh -L p1:server:p2 remote

含义是：

在本机监听
localhost:p1

任何连接到
p1 的流量，会被 SSH 客户端封装进加密隧道

到达远端 SSH Server 后，由服务器去连接
server:p2（可能是远端本机 127.0.0.1:p2 或远端可达的内网地址）

这样本地应用就像在连
localhost:p1，实际上穿过 SSH 到了远端目标服务，常用于“穿防火墙/访问内网服务”。

（类似地还有
-R 远程转发、
-D 动态转发 SOCKS5。）

---

5）把三层分工用一句话串起来

Transport：先“建隧道”——协商算法、验证服务器主机密钥、密钥交换、建立加密与完整性保护。

Authentication：再“验身份”——在隧道里用公钥/密码/MFA 等证明你是谁，决定你能不能登录。

Connection：最后“干活”——开多个 channel 跑 shell/exec/sftp/端口转发，多路复用且互不干扰。

用 PlantUML把每层的关键报文（KEXINIT/KEXDH/NEWKEYS、USERAUTH、HANNEL_OPEN 等）再对照讲一遍。
