Modbus通讯协议概述

Modbus是只有一个主站的主从通信模式，主站没有地址，从站的地址范围为0 – 247，其中0为广播地址，同时确保每个从站地址的唯一性。Modbus-RTU是Modbus通讯协议中的串行传输模式，这种传输方式一般是基于RS485接口

除此之外，Modbus通讯协议还有ACSII和TCP协议，在此我们就不过多赘述了。RS485 网络是差分网络也就是多点网络，其中每个网段最多可支持 32 个设备，并通过中继器来进行分割网络。

通信端口

S7-200smart分配了2个RS-485端口，一个是本体CPU自带的RS-485端口（端口0），一个是信号板扩展的RS-485端口（端口1）

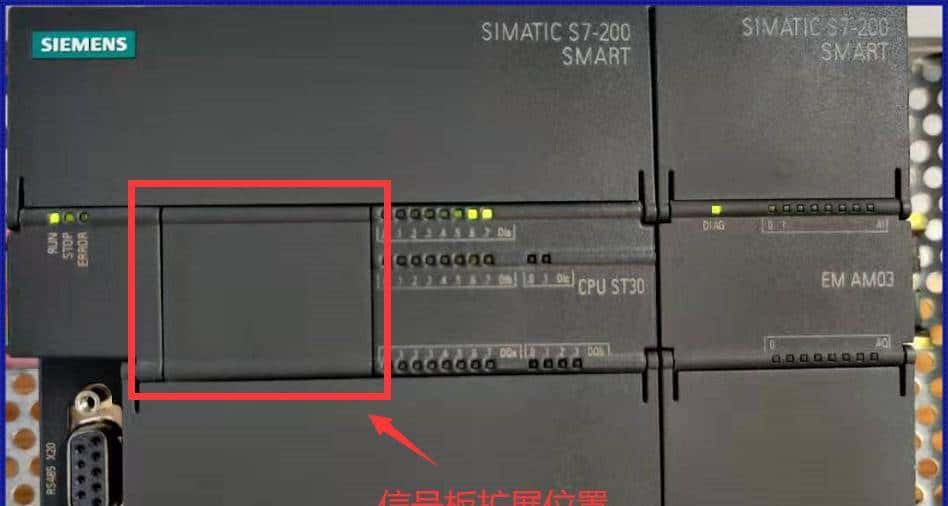

本次展示的是本体自带的RS-485端口，见下图。

这里有你想要了解的S7-200smart Modbus-RTU通信技术（1）

本体RS-485端口的针脚含义

在实际使用RS-485端口时，只需要使用3号引脚和8号引脚；其中3号引脚RS485信号B是发送，8号引脚RS485信号B是接收。

引脚编号	信号	集成RS485端口(端口0)
1	屏蔽	机壳接地
2	24V回流	逻辑公共端
3	RS485信号B	RS485信号B
4	请求发送	RTS (TTL)
5	5V回流	逻辑公共端
6	+5 V	+5V，100Q串联电阻
7	+24 V	+24 V
8	RS485信号A	RS485信号A
9	不适用	10位协议选择(输入)
连接器外壳	屏蔽	机壳接地
