FX5U系列modbus-RTU通信功能实现

1、简述

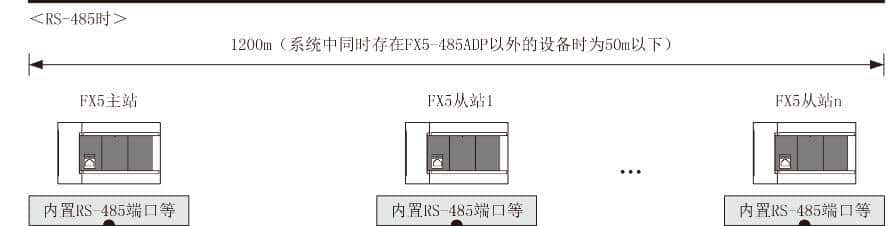

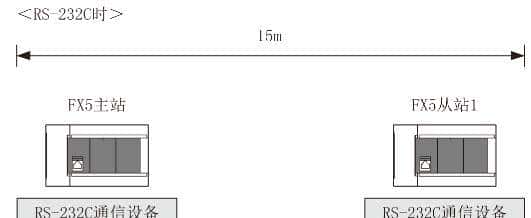

FX5的MODBUS串行通信功能通过1台主站，在RS-485通信时可控制32个从站，在RS-232C通信时可控制1个从站。

• 对应主站功能及从站功能，1台FX5可同时使用为主站及从站。（但是，主站仅为单通道）

• 1台CPU模块中可用作MODBUS串行通信功能的通道数最多为4个*1。

• 在主站中，使用MODBUS串行通信专用顺控命令控制从站。

• 通信协议支持RTU模式。

2、FX5U串口性能参数

3、FX5U串口接线图

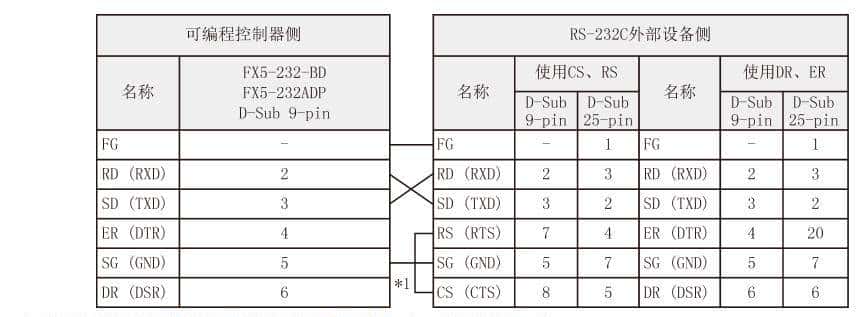

• RS-232C的接线图

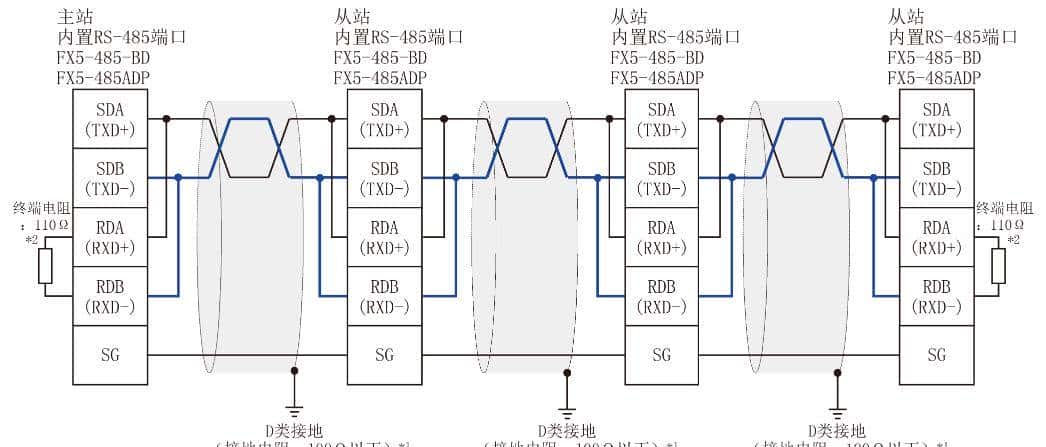

• RS-485的接线图-1对配线

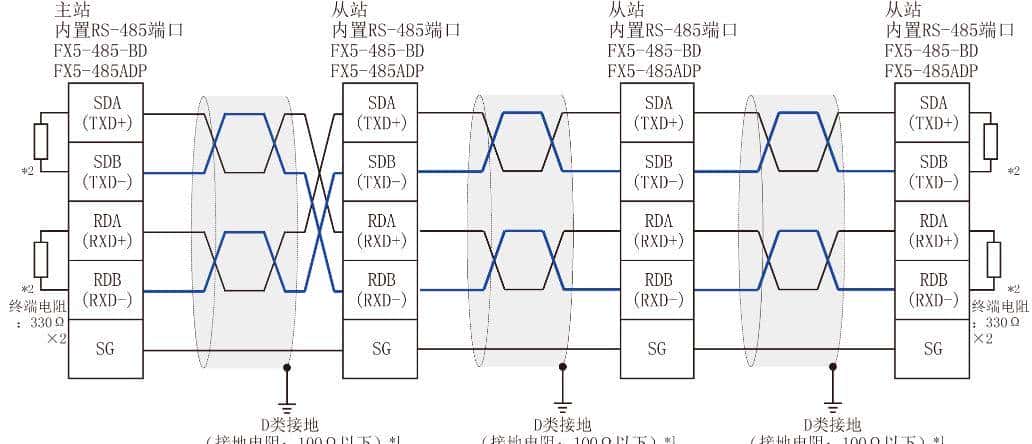

• RS-485的接线图-2对配线

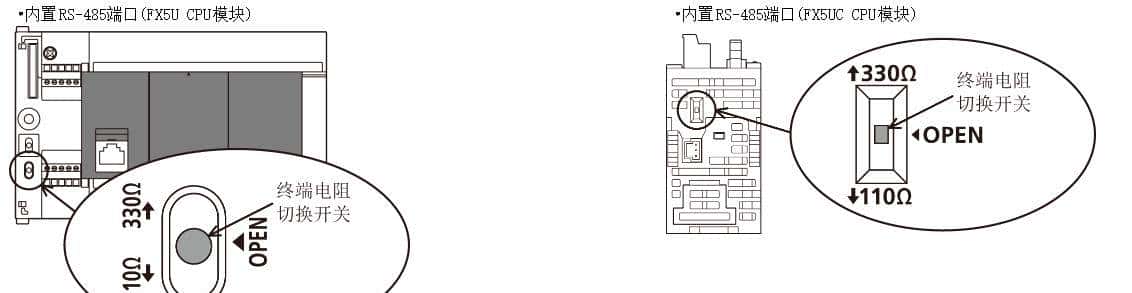

4、终端电阻的设置

必须在线路的两端设置终端电阻。

内置RS-485端口、FX5-485-BD、FX5-485ADP中内置有终端电阻。

用终端电阻切换开关进行设置。

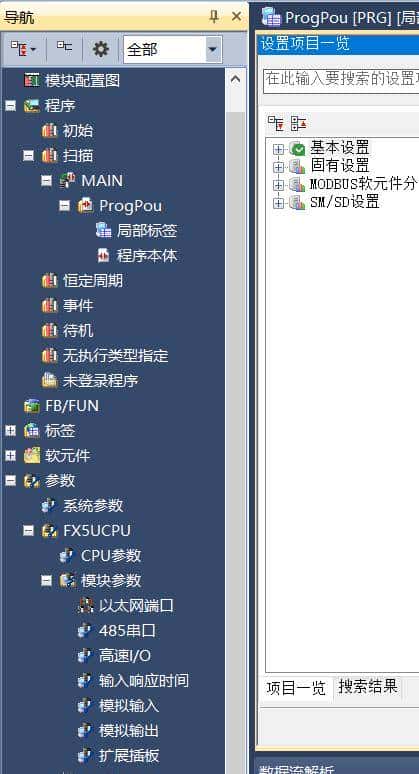

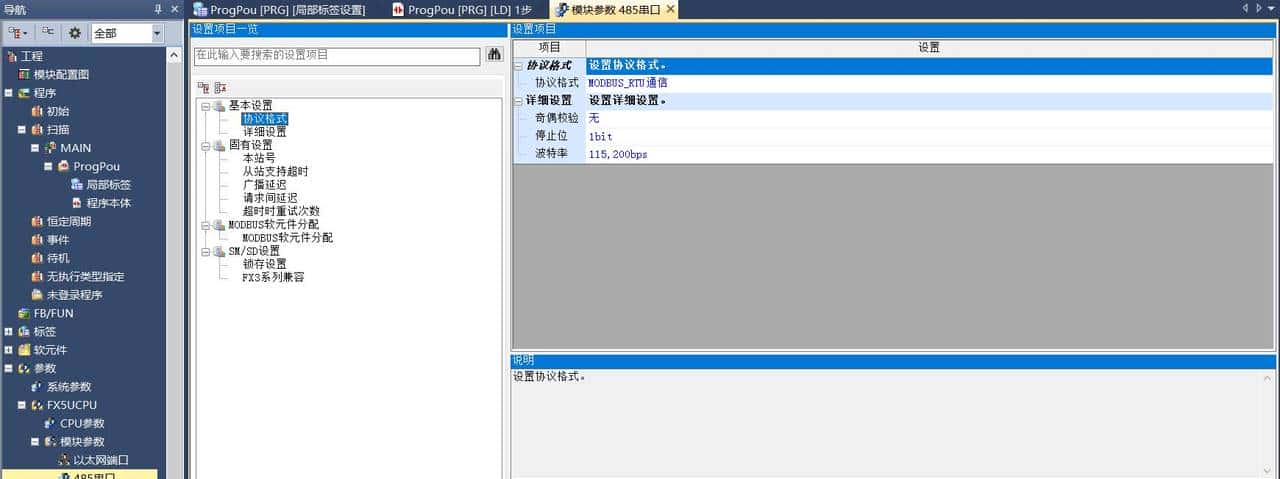

5、GX WORK3 MODBUS串行通信的设置方法

使用CPU模块时

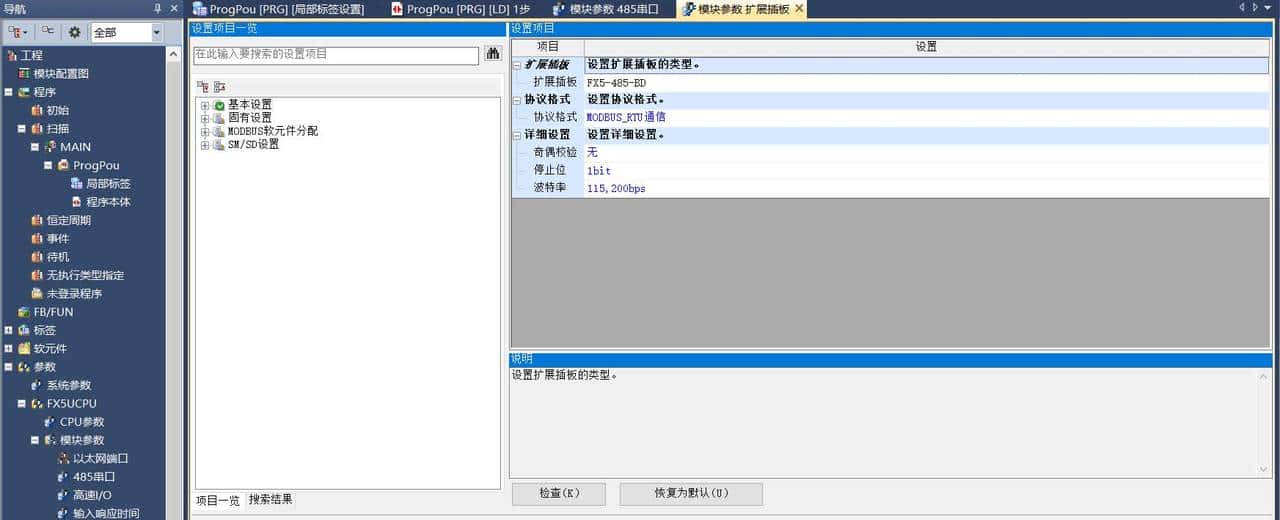

使用扩展插板时

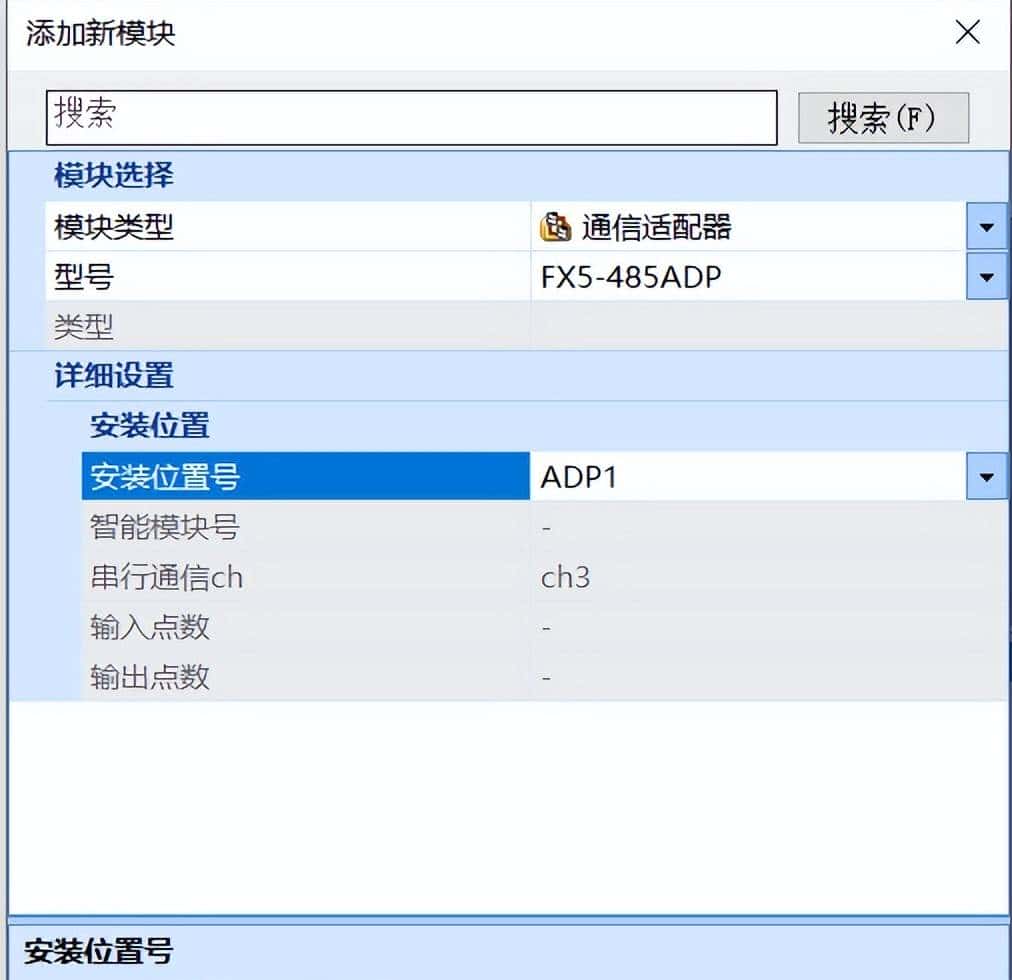

使用扩展适配器时

应将要使用的扩展适配器添加至模块信息中后再执行。

6、主站功能实现

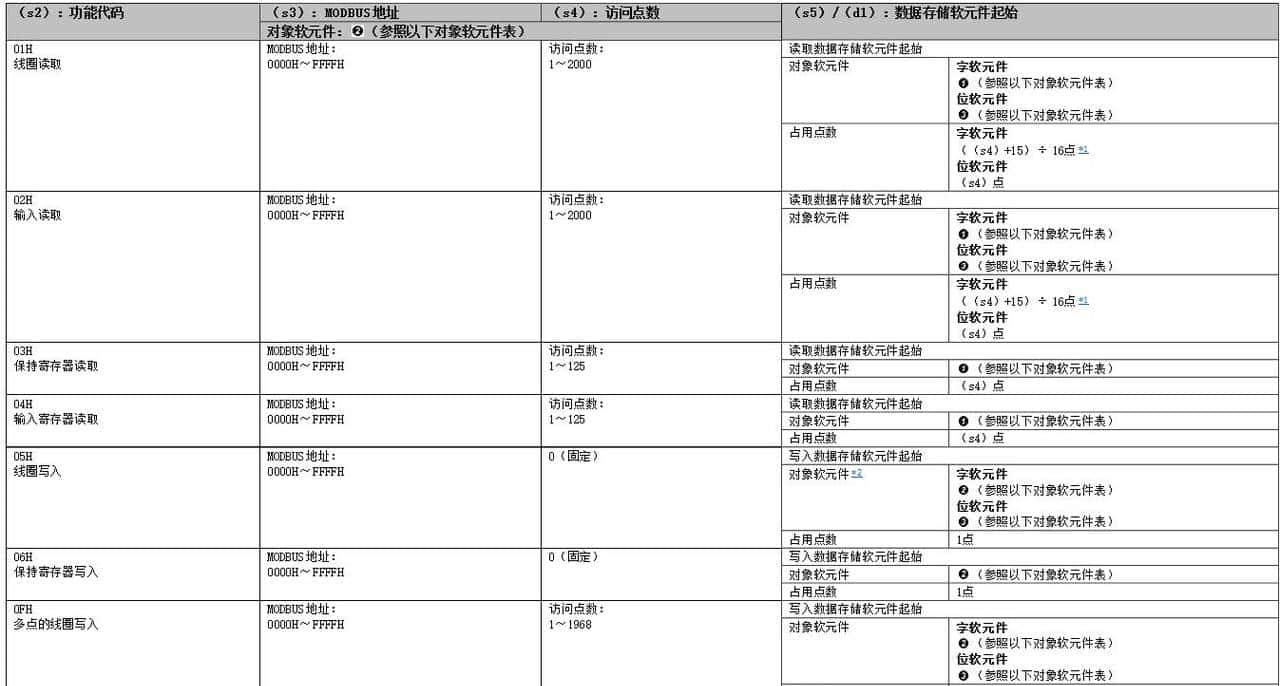

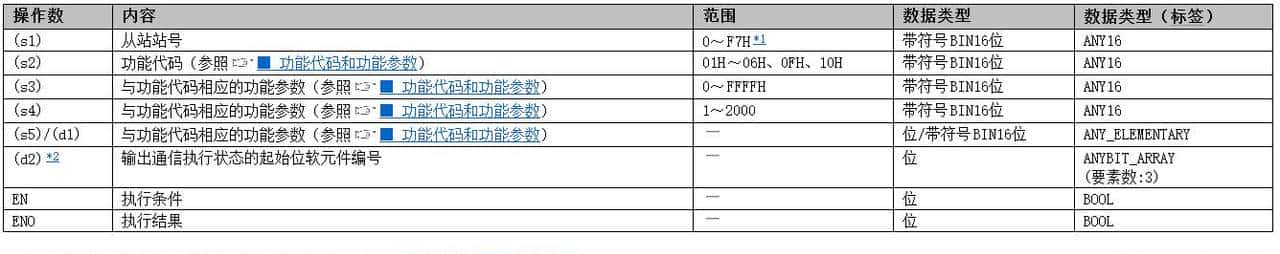

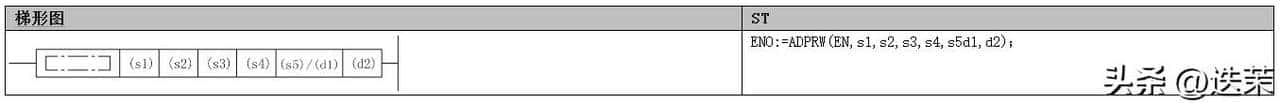

FX5的主站功能中，使用ADPRW命令与从站进行通信。

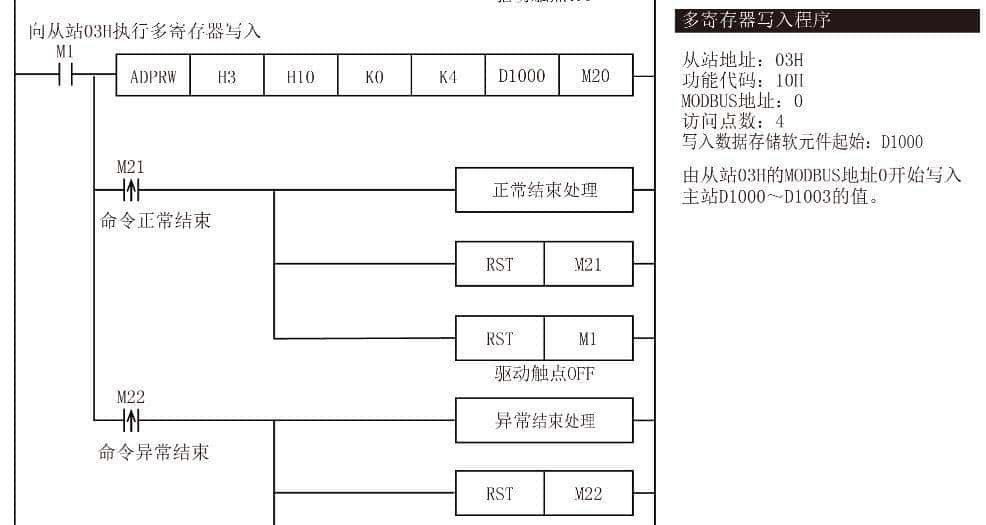

程序样例：

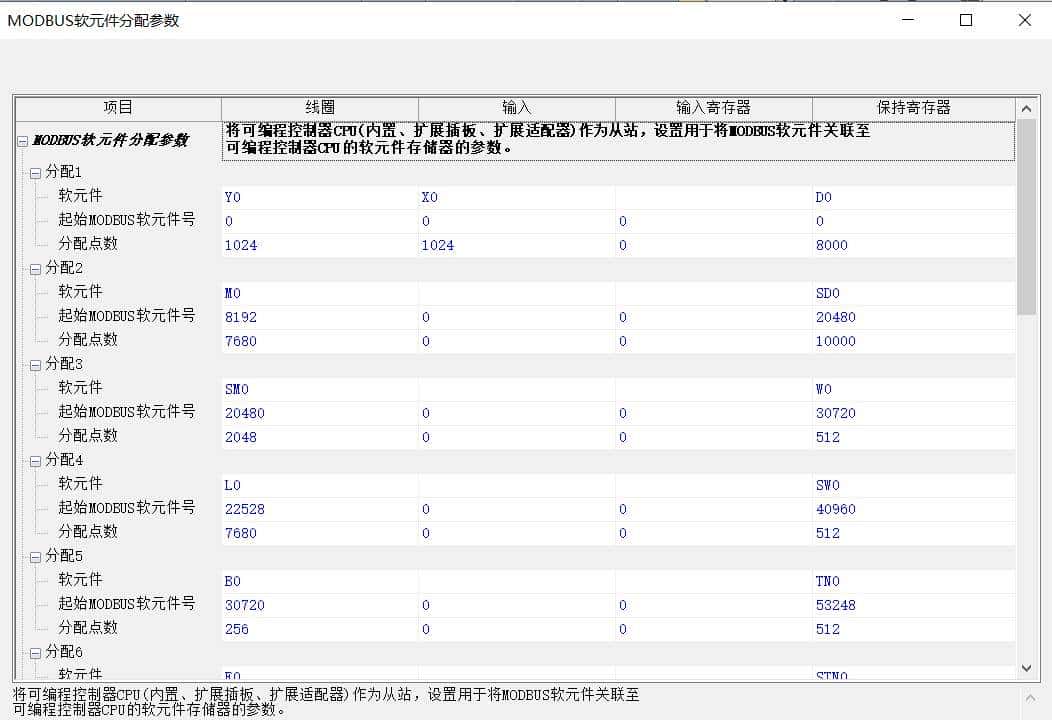

7、从站功能实现

根据软元件映射地址对应。
