西门子PLC入门：吃透乘法MUL，轻松搞定数值倍增

M39.1的补料灯亮起来了，M39.2的达标灯也跟着点亮，显示屏上总投料到达了60片，成品累计重量超过100公斤。操作台上复位键一按，两个计数器和两个总量地址同时清零，设备回到初始状态。

事情是怎么走到这一步的。车间里有一条小型金属垫片生产线，启动和停止由按钮与继电器配合控制；投料和成品由两个传感器分别检测计数，统计结果经过乘法运算后用于触发预警和达标反馈。具体到地址，用到的位有M38.0、M38.2控制启动，M38.4是投料传感器，M38.6是成品传感器，复位用M39.0，补料灯M39.1，达标灯M39.2。计数器用CTU1记录投料次数，CTU2记录成品数量，两个CTU的当前值作为乘法的输入之一，乘法结果存到“总投料地址”和“总重量地址”。

回到程序逻辑里，乘法指令用来把“单次量”放大成“总量”。例子里每次给冲压机投3片圆片，CTU1统计投料次数；每个垫片重2kg，CTU2记录成品数。程序用整数乘法把“3×CTU1”算成总投料，把“2×CTU2”算成总重量，算出来的数据再去和常数比较：总投料达到或超过60就让M39.1点亮，总重量达到或超过100就让M39.2点亮。这就是从传感器脉冲到操作台反馈的链路。

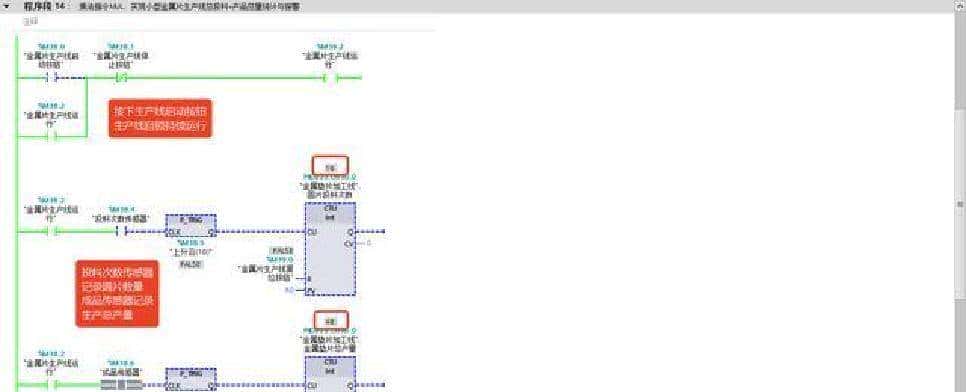

物理接线和程序步骤要对应好。启动部分把M38.0常开点串到M38.2，按下启动后M38.2得电，整条线动起来。投料传感器M38.4每次有物料通过就发一个脉冲到CTU1，成品传感器M38.6每次有成品出料就给CTU2一个脉冲。计数器的上升沿要可靠，所以传感器信号最好做消抖处理，避免抖动造成多次计数。CTU的当前计数作为乘法指令的乘数输入，乘法把单次值和次数相乘，结果写入指定的数据寄存器，供比较指令读取。

写乘法时有两点最容易出问题。先说序位：把“单次量”放在被乘数，把“次数/数量”放在乘数，这样表达清晰，别人在看梯形图或块注释时能一眼看懂“单次×次数”。虽然整数乘法交换因子不会影响数学结果，但程序可读性重大，这样后来查错少折腾。再说数据范围：PLC里的整数类型不是无限大的。常见的INT上限是32767，像3000×20这样的乘法结果是60000，明显超过INT能表明的最大值，程序会出现溢出，结果变成负数，后续动作就会乱。遇到可能超范围的场景，要直接使用更大容量的数据类型和相应的乘法指令，列如长整数乘法，把存储和计算都换成支持更大数值的类型，避免溢出带来难排查的错误。

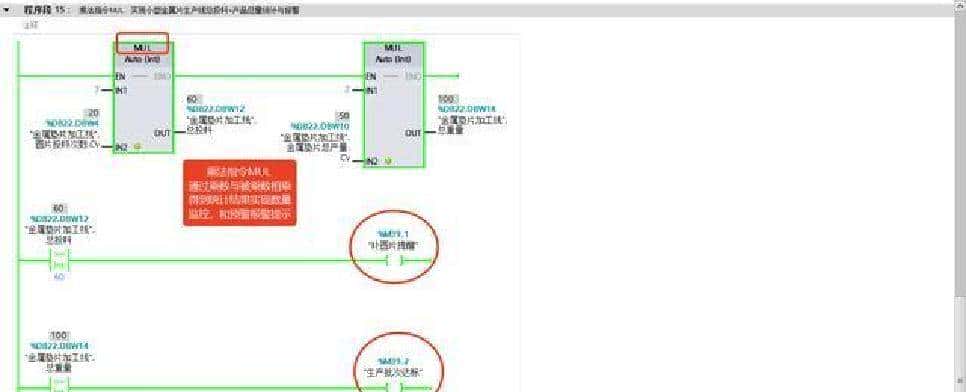

具体实现上，步骤要写得细致。先在程序里给CTU1和CTU2设置好复位输入和计数上限；把传感器脉冲接到计数器的CU端；用乘法指令把常数3作为被乘数，CTU1的当前值作为乘数，结果写到“总投料地址”；另一路用常数2乘以CTU2当前值，结果写到“总重量地址”。再接两个比较指令，把“总投料地址”与60比较，把“总重量地址”与100比较，比较满足时分别驱动M39.1和M39.2。复位按钮M39.0要同时接到CTU1和CTU2的复位端，并触发把“总投料地址”和“总重量地址”写成0，这样按下去既把计数器清为0，也把结果寄存器清空，界面和逻辑状态一致。

在现场调试时会碰到一些细节。传感器的脉冲宽度要合适，脉冲太短有可能被采样遗漏，太长又可能引起多个上升沿。计数器的预置值和溢出保护要设好，尤其是生产节拍不稳定时，计数器不能随意上限到太大。乘法指令里若用了变量作为被乘数或乘数，注释要写清楚含义，别让“3×CTU1”写成“CTU1×3”而注释说反了——程序可读性差，后面维护的人会懵。还有个实用做法：把关键的边界值（像60片、100kg）也做成变量放到数据块里，现场调整参数时不用改梯形图，只改数据块就行。

举个让人容易记住的错误例子：某次有人把单次材料数量设为3000，次数上限设为20，直接用INT乘法，结果就是60000——超出INT上限，PLC给出负值，补料灯不亮，检修人员蒙了一上午。问题一查就是数据类型不对。教训是，凡是可能接近数据类型上限的运算，提前算好范围，选用对应的长整型或双字型乘法指令，验算边界条件，然后再投产。

程序写法上，乘法一般和加减、计数配合使用。用CTU统计次数后，用MUL算总量，再用SUB_I或加法算出剩余或累计。这套组合能处理大多数工厂的核算需求：投料量、产量、总重、剩余库存之类。写清楚每一步的输入和输出地址，标注好数据类型，出问题时就能按链路逐步排查，而不是在控制器里抓瞎。

操作流程在现场也要和程序对应。操作员按下启动，传送带和冲压机开始工作；投料工人把圆片投进投料口，传感器M38.4发脉冲给CTU1；冲压、分拣后成品通过检出传感器M38.6，CTU2计数；PLC周期性执行乘法，把当前计数换算成总量，再去触发补料和达标指示。达标或预警时，灯光提示操作员或检修人员采取动作。需要停产或重新开始时，按下M39.0复位键，CTU1和CTU2复位，两个总量地址写零，生产线状态回到起点。

按下M39.0那一刻，现场的状态变化是明确的：计数器清零，显示的数字归零，补料灯和达标灯均熄灭，设备处于待命。这样操作起来直观，不会留下断断续续的历史数据误导下一班的判断。
